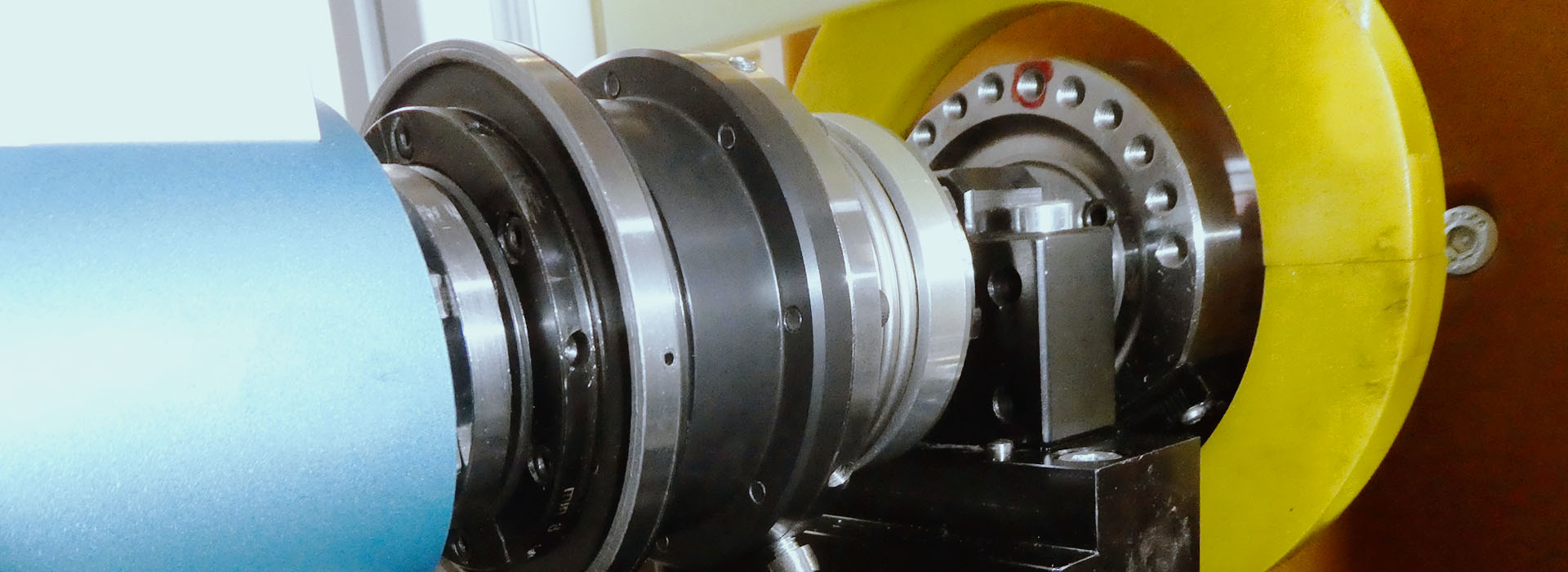

Prüfstände für Dichtungen
Wir bauen Prüfstände für Dichtungen und „Un“-Dichtungen (Dichtungen mit definierter Leckage).
Diese Prüfstände können sowohl für Dichtungen für Öle, Glykol, Wasser oder sonstige Medien gebaut werden.
Prüfstand für elektrische Ableitringe
Leistungsdaten
- Mechanische und elektrische Konstruktion
- Aufbau und Inbetriebnahme der Einzelkomponenten
- Softwareentwicklung
- Aufbringen einer Drehzahl auf den Prüfling
- Vermessung von Drehzahl und Drehmoment
- Vermessung der elektrischen Eigenschaften von Ableitringen
Boxer-Prüfstand (Ventildichtungen)
Leistungsdaten
- Paralleles Prüfen von mehreren Prüflingen in einem geschlossenen Wasserkreislauf
- Differenzdruck innerhalb des Prüflings bis 16 bar
- Prüfmedium Wasser
- Prüftemperatur bis 220 °C
- Systemdruck bis 40 bar
Dichtigkeits-Prüfstand
Dichtprüfung mal anders. Durch Anlegen eines Vakuums kann am Prüfling die Undichtigkeit beobachtet werden. Dies erfolgt entweder mittels Wasser, Seifenwasser oder fluoreszierender Flüssigkeit.
Mittels fluoreszierender Flüssigkeit und entsprechendem Schwarzlicht können bei diesem Prüfstand die Leckagestellen genau ermittelt und fotografisch dokumentiert werden. Dies ist der wesentliche Unterschied zu den üblichen Verfahren zur Dichtprüfung, bei welchen lediglich eine Undichtheit festgestellt wird, aber diese nicht lokalisiert werden kann.
Leistungsdaten
- Prüfstand zur optischen Dichtprüfung von Bauteilen
- Typische Prüflinge sind Kabelverschraubungen, Umspritzungen, Membrane, ...
- Dichtprüfung erfolgt über Vakuum in der Prüfkammer
- Einlegen von verschiedensten Prüflingen in spezielle Prüfbleche
- Möglichkeit zur Beaufschlagung des Prüflings mit Wasser, Seifenwasser oder fluoreszierenden Medien
- Möglichkeit zur Beaufschlagung des Prüflings mit einer Wassersäule vom bis zu 1000 mm
- Einsicht an die Dichtstelle für Dokumentationszwecke mit z.B. Foto
Hydraulikprüfstand
Prüfstand (auch Dauerlauf) zur entwicklungsbegleitenden Prüfung von Radial-Wellendichtringen. Hierbei sind radiale und axiale Bewegungen der Prüfwelle möglich.
Leistungsdaten
- Auslegung Hydraulikaggregat bis 200 bar
- Druckpulsation bis 10 Hz bei 200 bar
- Öl-Temperierung bis 130 °C
- Auslegung eines Linearantriebs mit Hub 200 mm, Positioniergenauigkeit <0,1 mm über Glasmaßstab
- Lineare Hubbewegung mit bis zu 10 Hz und einer Kraft von bis zu 5 kN mit Kraftmessung
- Rotatorische Bewegung von 1° bis x° auch als sinusförmige Schwenkbewegung mit Drehwinkelmessung
- Entwicklung von Regelalgorithmen für schnelle Druckregelung
- Entwicklung von Regelalgorithmen für schnelle Linearbewegung
- Entwicklung von Regelalgorithmen für schnelle Schwenkbewegungen
- Entwicklung eines Sicherheitskonzepts für den sicheren Betrieb der Anlage
- Möglichkeit zur Live-Überwachung des Prüflingsverhalten mit Kameras
Axial-Wellendichtungs-Prüfstand
Leistungsdaten
- Prüfstand zur Vermessung der Hysterese an Axial-Wellen-Dichtungen
- Ermittlung von Reibkräften an den Dichtkanten unter Hydraulikdruck
- Vergleich der Kräfte an unterschiedlichen Dichtlippengeometrien
- Bewegung des Prüflings mit der großen Spindel
- Erzeugen des konstanten Drucks mit der kleinen Spindel
- Optional ist ein Federbein-Test möglich
Radial-Wellendichtungs-Prüfstand
Prüfstand zur entwicklungsbegleitenden Prüfung von Radial-Wellendichtringen.
Leistungsdaten
- Prüftemperaturen bis 170 °C
- Drehzahlen bis 10.000 U/min
- Mikroskop zur Beobachtung des Prüflings im laufendem Betrieb
- Mikrodosierpumpe zur Dosierung kleinster Ölmengen
- Schwingungsoptimierter Aufbau
- Leckage erfassen
- Pneumatische Leckagerückführung
- Mehrsprachige Prüfsoftware
- Projektdurchführung mit internationalen Kunden
Leckage-Prüfstand
Prüfstand zur entwicklungs- und serienbegleitenden Prüfungen von Rechteckdichtringen. Dabei ist gefordert, dass die Dichtringe eine definierte Leckage aufweisen, die mit der Anlage gemessen wird.
Leistungsdaten
- Öltemperierung bis 150 °C
- Öl Durchflussmenge regelbar
- Öl Druckregelung von 4 mbar bis 80 bar am Prüfling
- Auslegung Hydraulikaggregat
- Auslegung Antriebsstrang für 16.000 U/min
- Auslegung Mess- und Regeltechnik
- Messung von Leckagen bis wenige ml/min
- Erstellen der kompletten Prüfsoftware
- Prüflaufkonfigurator
- Automatische Prüfberichtserstellung
- Echtzeitregelsystem (cRIO)
