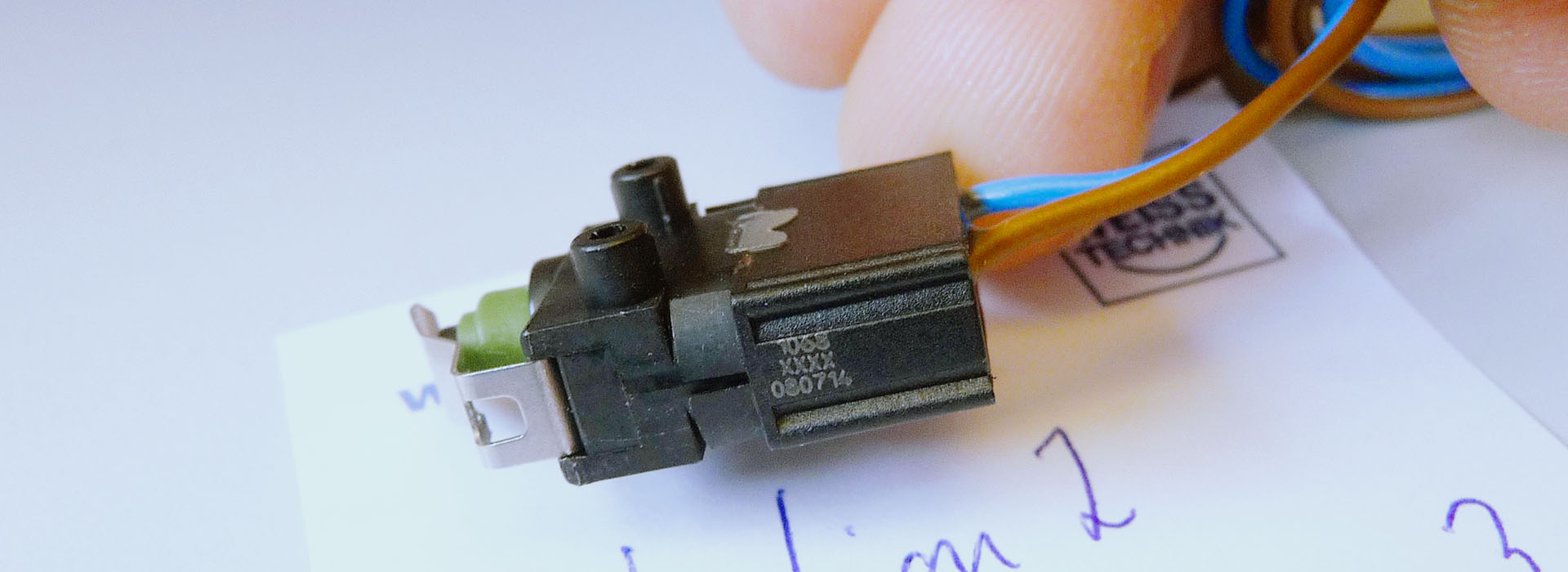

Prüfstände für Schalter

Schalter-Prüfstände werden sowohl in der Automobil-, als auch in der industriellen Welt benötigt.

Schalter-Prüfstände können sowohl als reine Funktionsprüfstände als auch zur Aufnahme der Daten von intelligenten Schaltern genutzt werden.

Fahrschalter-PrüfstandSchalter-PrüfstandEOL-Schalter-Prüfstand

Fahrschalter-Prüfstand

Entwicklung und Konstruktion einer Prüfvorrichtung zum Abgleich und Prüfung von Fahrschaltern für elektrische Ameisen (Flurförderfahrzeuge).

Leistungsdaten

  • Mechanische Aufnahme des Prüflings
  • Austauschbare elektrische Kontaktierung des Prüflings
  • Dreh-Greif-Antrieb zur Betätigung des Prüflings
  • Seriennummernerfassung mit QR-Code integriert
  • Positionierbarer Nadelbettadapter zur Programmierung des Controllers
  • Erfassung von Analogwerten und Schaltpunkten in Abhängigkeit vom Drehwinkel

Schalter-Prüfstand

Schalter-Prüfstand zur entwicklungsbegleitenden Prüfung von Schaltern für handgeführte Maschinen.

Leistungsdaten

  • Betätigung Hauptkontakte mit kraftgeregeltem Linearantrieb mit Positioniergenauigkeit < 3 µm
  • Kraftgeregeltes Betätigen bis max. 100 N
  • Betätigung zusätzlicher Achsen mit pneumatischen Zylindern
  • Frei positionierbare Aufnahme für Schalter, zur individuellen Positionierung
  • Belastung der Schaltkontakte mit Spannungen von 0 - 60 VDC und Strömen von 100 µA - 1 A
  • Zusätzlich können kundeneigene Schaltungen z.B. RC-Glieder integriert werden
  • Erstellen der Prüfsoftware mit Prüflaufdesigner
  • Messdatenerfassung bis 50 kHz
  • Bis zu sechs unabhängige Prüfplätze
  • Echtzeitüberwachung von Position, Kraft und elektrischen Schaltpunkten

EOL-Schalter-Prüfstand

Schalter-Prüfstand für die 100 %-Endprüfung in der Serienfertigung.

Verschiedene Ausbaustufen bis hin zu Laserbeschriftung und optimierter Taktzeit durch Parallelprozesse.

Leistungsdaten

  • Schalterprüfung 100 %-Endprüfung
  • Prüfung von Schaltfunktionen Öffner, Schließer, Wechsler, inkl. Strombelastung des Schaltkontakts
  • Messen und Bewertung von Widerstandnetzwerken im Schalter
  • Überprüfung von Dichtigkeit bei Steckverbinder mit Seals
  • Mechanische und elektrische Überprüfung von Sekundärverriegelung
  • Gutteilmarkierung mit Prägestempel oder Laserbeschriftung
  • Aufbau von insgesamt fünf Prüfständen in verschiedenen Konfigurationen
  • Support und Weiterentwicklung der Prüfmöglichkeiten für immer neue Stecker/Schalterkonfigurationen seit über 10 Jahren
